Što je spojnica za industrijsko crijevo? Kompletan vodič

što Priključak za industrijsko crijevo Je li i zašto je to važno

An industrijski navoj za crijevo spojna je komponenta koja spaja savitljivo crijevo s cijevi, ventilom, pumpom, cilindrom ili drugim crijevom , brtvljenje veze tako da se tekućina ili plin mogu kretati kroz sustav bez curenja. Obično se sastoji od spojnog tijela, čahure ili rukavca koji hvata crijevo i sučelja navoja ili prirubnice na suprotnom kraju koji se spaja s ostatkom sustava.

Većina industrijskih priključaka za crijeva koji se danas prodaju izrađena je kao industrijski standardni priključak za crijevo, što znači da oblik navoja, kut brtvljenja i dimenzije slijede priznate specifikacije kao što su SAE, DIN, ISO ili BS, a ne jednokratni vlastiti dizajn. Ova standardizacija je ono što omogućuje spoju iz jedne proizvodne serije da se pouzdano spoji s crijevom, ventilom ili otvorom cilindra proizvedenim negdje drugdje, što je iznimno važno u hidrauličkim sustavima i sustavima prijenosa tekućine gdje neusklađenost može značiti curenje pod pritiskom, a ne manju neugodnost.

Ostatak ovog vodiča govori o tome kako se izrađuje standardni spoj crijeva, kako se uspoređuju standardi za navoje i brtvljenje, kako dimenzionirati spoj hidrauličnog crijeva za određeni tlak i promjer crijeva te što treba tražiti kod proizvođača spojeva za industrijsko crijevo.

Što je a Standardnoni priključak crijeva

Standardni priključak za crijevo je spojka izgrađena prema objavljenim specifikacijama dimenzija i navoja, a ne prema prilagođenoj ili zaštićenoj geometriji. Specifikacije koje se najčešće spominju u radu s hidrauličnim i industrijskim crijevima uključuju SAE ravne navoje i priključke za proširenje, DIN metričke priključke uobičajene za europsku opremu, ISO priključke koji se koriste za prekograničnu kompatibilnost opreme i BS priključke uobičajene u opremi na tržištu Britanije i Commonwealtha.

Odabir industrijskog standardnog priključka za crijevo umjesto vlastitog dizajna općenito pojednostavljuje buduće održavanje, budući da se zamjenski dijelovi mogu nabaviti iz više od jedne proizvodne linije bez redizajniranja spojne točke.

Kako rade spojnice za industrijska crijeva: osnovne komponente

Svaki industrijski spoj za crijevo dijeli tri funkcionalne zone, bez obzira na standard navoja ili veličinu crijeva.

Spojka za crijevo i prsten

Tijelo spojke umeće se u ili preko kraja crijeva, a čahura ili rukavac se sabijaju oko crijeva tijekom stiskanja kako bi zaključali priključak na mjestu i zabrtvili vanjski sloj crijeva na dršku priključka.

Sučelje navoja i brtve

Suprotni kraj priključka nosi navoj ili prirubnicu koja se povezuje s ostatkom sustava. Brtvljenje se događa putem suženog navoja koji brtvi pri kontaktu, paralelnog navoja uparenog s O-prstenom ili spojenom podloškom, ili preko sučelja s proširenjem i konusom koji brtvi kroz kontakt metal-metal pod okretnim momentom.

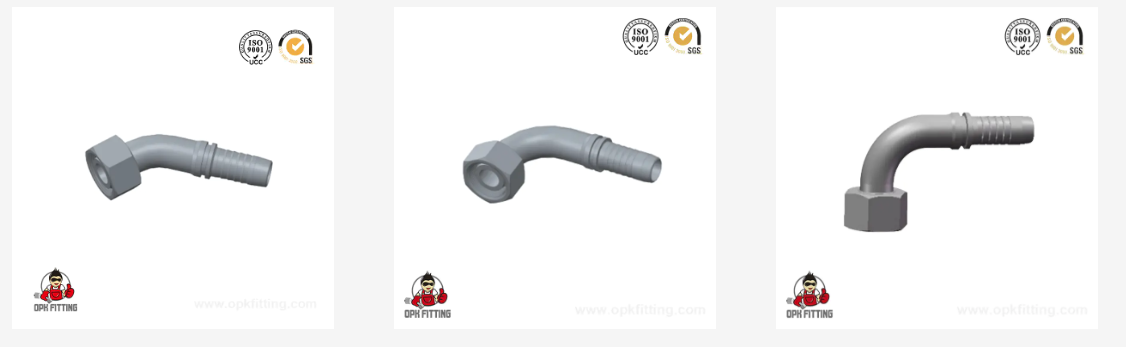

Naborani nasuprot spojnicama za višekratnu upotrebu

Naborani priključci trajno se utiskuju na crijevo pomoću stroja za prešanje i ne mogu se ukloniti bez rezanja crijeva, dok se priključci za višekratnu upotrebu ili pričvršćivanje na terenu pričvršćuju vijcima ili stezaljkama na kraj crijeva i mogu se rastaviti i ponovno postaviti, što odgovara situacijama popravka na terenu kada stroj za prešanje nije dostupan.

Dimenzioniranje fitinga visokotlačnog crijeva prema promjeru crijeva

Kapacitet radnog tlaka općenito pada kako se unutarnji promjer crijeva povećava, budući da je većem provrtu potreban proporcionalno deblji sloj pojačanja da izdrži isto naprezanje stijenke. Priključak za visokotlačno crijevo na crijevu malog promjera često može podnijeti znatno viši radni tlak od iste obitelji priključaka na crijevu većeg promjera , zbog čega je dimenzioniranje samo po promjeru bez provjere nazivnog tlaka uobičajena greška u specifikaciji.

Slika 1: Opći referentni raspon radnog tlaka prema veličini provrta crijeva. Stvarne vrijednosti ovise o slojevima pojačanja, dizajnu okova i primijenjenom faktoru sigurnosti.

Kriteriji za odabir fitinga hidrauličkog crijeva

Osim promjera i tlaka, nekoliko drugih parametara određuje hoće li spoj hidrauličkog crijeva raditi pouzdano u danom sustavu.

Slika 2: Opći trend smanjenja koji pokazuje padanje tlačnog kapaciteta kako radna temperatura raste, izraženo kao postotak nazivnog hladnog tlaka.

Objašnjene vrste priključaka crijeva s navojem

Priključak crijeva s navojem može koristiti nekoliko različitih geometrija navoja i brtvila, a miješanje dva pogrešna jedan je od najčešćih uzroka curenja spojeva na hidrauličnom sustavu.

NPT navoj

National Pipe Konusni navoj brtvi spajanjem muškog i ženskog konusnog navoja zajedno, obično potpomognutim brtvilom za navoje, a uobičajeno je na općoj industrijskoj i poljoprivrednoj opremi.

BSP navoj

Britanski standardni cijevni navoj dolazi u konusnom i paralelnom obliku, pri čemu paralelna verzija brtvi kroz spojenu podlošku, a ne kroz smetnje u navoju, što je uobičajeno na opremi na europskom tržištu i tržištu Commonwealtha.

JIC konac

Priključci Joint Industry Councila koriste brtvu s proširenjem od 37 stupnjeva na paralelnom navoju, dajući snažnu brtvu metal-metal koja dobro funkcionira pod vibracijama i naširoko se koristi u sjevernoameričkim hidrauličkim sustavima.

ORFS konac

Priključci s čeonom brtvom O-prstena koriste O-prsten s ravnim licem umjesto proširene ili navojne brtve, što daje jedan od najotpornijih priključaka dostupnih za visokotlačne hidraulične primjene.

Metrički navoj

Priključci s metričkim navojem, često upareni s konusom od 24 stupnja i O-prstenom, uobičajeni su na strojevima proizvedenim u Europi i sve se više navode na opremi dizajniranoj za globalna tržišta.

Slika 3: Opća sposobnost referentnog tlaka prema geometriji navoja i brtve. Stvarne ocjene ovise o veličini pribora, materijalu i dizajnu proizvođača.

Izbor materijala i premaza za spojnice industrijskih crijeva

Ugljični čelik je i dalje najčešći materijal za tijelo fitinga za opću hidrauličku uslugu, obično obložen cinkom ili cink-niklom za otpornost na površinsku koroziju tijekom skladištenja i uporabe na terenu. Priključci od nehrđajućeg čelika skuplji su za obradu, ali su mnogo bolje otporni na koroziju u morskim, kemijskim, prehrambenim i farmaceutskim okruženjima gdje je ispiranje ili izlaganje soli rutina. Mjedeni priključci pojavljuju se uglavnom na cjevovodima za zrak i vodu nižeg tlaka gdje su obradivost i umjerena otpornost na koroziju važniji od maksimalnog tlačnog kapaciteta.

Slika 4: Relativna usporedba pet praktičnih čimbenika na općoj inženjerskoj referentnoj ljestvici od pet stupnjeva.

Industrije koje se oslanjaju na priključke za industrijska crijeva

Industrijski i industrijski standardni spojevi za crijeva pojavljuju se gdje god se tekućina ili plin moraju kretati kroz fleksibilnu vezu, a ne kroz krutu cijev. Uobičajeni sektori uključuju:

• Hidraulički krugovi građevinskih strojeva i strojeva za zemljane radove
• Hidraulika za poljoprivrednu opremu i priključke
• Pomorski i brodski fluidni sustavi
• Cjevovod postrojenja za metalurgiju i preradu nafte
• Linije za preradu hrane i lijekova koje zahtijevaju sanitarnu opremu
• Zemaljska oprema za svemirske letove i zrakoplovstvo

Svaki sektor preferira određenu kombinaciju materijala, standarda navoja i metode brtvljenja na temelju tekućina kojima se rukuje, ambijentalnog okruženja i učestalosti rastavljanja veze radi održavanja.

Priključci za crijeva po narudžbi i OEM priključci za crijeva

Standardni kataloški priključci pokrivaju većinu primjena, ali neki rasporedi opreme zahtijevaju prilagođeni priključak crijeva izgrađen oko određenog kuta savijanja, duljine ili konfiguracije otvora koji dio iz kataloga ne može usporediti. OEM priključci za crijeva, proizvedeni prema kupčevom crtežu ili uzorku dijela, omogućuju proizvođačima opreme da integriraju priključak koji točno odgovara njihovoj ovojnici i zahtjevima za montažu, umjesto da prilagođavaju raspored oko standardnog dijela.

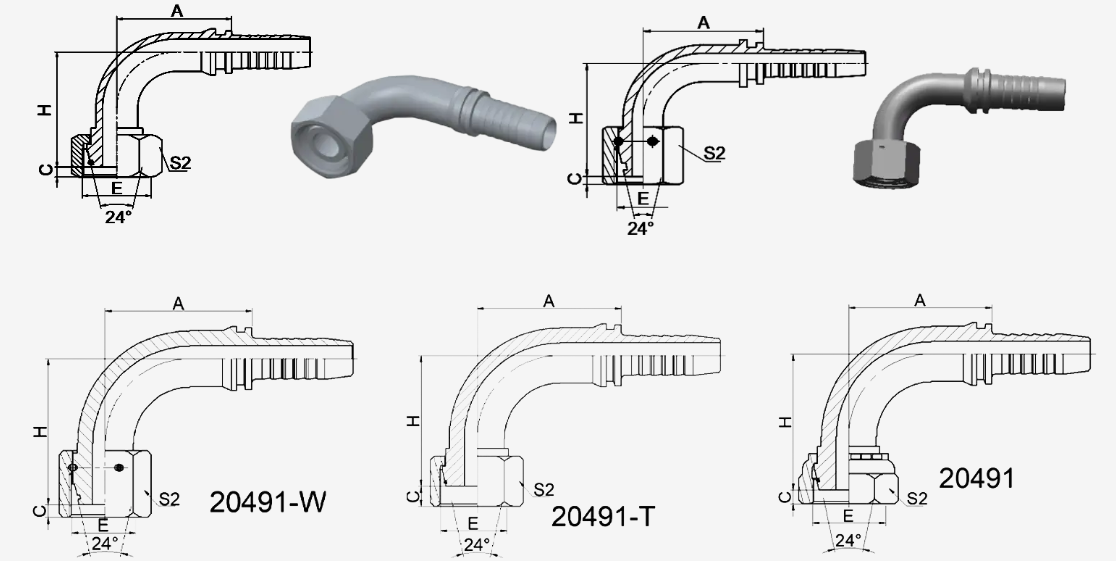

Koljenasti zglobovi uobičajeni su prilagođeni zahtjevi budući da se kut savijanja i radijus uvelike razlikuju između dizajna stroja. Proizvodnja koljenastog spoja kroz integralni proces oblikovanja s visokofrekventnim grijačem i kompjutorski kontroliranim savijačem cijevi općenito ima čvršću dimenzionalnu konzistentnost u cijeloj proizvodnoj seriji nego fitinzi sastavljeni od zasebnih zavarenih segmenata.

Najbolje prakse ugradnje i stezanja

Ispravna tehnika sastavljanja štiti i cjelovitost brtve i radni vijek priključka hidrauličnog crijeva. Podaci s terena iz operacija presovanja dosljedno ukazuju na mali broj koraka koji sprječavaju većinu ranih kvarova.

1. Izrežite crijevo u obliku kvadrata pomoću odgovarajućeg alata za rezanje crijeva, a ne ručnom pilom, budući da rez pod kutom sprječava čak i kontakt s prstenom.
2. Ogolite samo vanjski poklopac kada konstrukcija priključka zahtijeva zakrivljeno crijevo, točno slijedeći duljinu trake proizvođača priključka.
3. Umetnite crijevo do kraja u priključak prije presovanja tako da sloj za pojačanje sjedi ispod cijele duljine čaure.
4. Namjestite stroj za prešanje na točnu veličinu matrice i tlak koji je naveden za tu spojnicu i kombinaciju crijeva.
5. Izvedite probni tlačni test na dovršenim sklopovima prije nego što krenu u rad kako biste potvrdili da nema curenja na spoju savijanja ili navoja.
6. Isperite i zatvorite gotove sklopove kako biste spriječili ulazak kontaminacije u provrt prije postavljanja.

Odabir proizvođača spojnica za industrijsko crijevo

Odabir proizvođača industrijskog priključka za crijevo ili dobavljača priključka za industrijsko crijevo uključuje gledanje izvan stranice kataloga prema proizvodnim mogućnostima, budući da je dosljedna kvaliteta savijanja i točnost dimenzija u cijeloj narudžbi važna jednako kao i početni uzorak.

OPK FITTING Hydraulic Equipment Factory jedan je primjer tvornice spojeva crijeva izgrađenih oko proizvodnje hidrauličnih cijevi i adaptera, pokrivajući priključke crijeva, adaptere i fleksibilna hidraulička crijeva u nizu razina tlaka i veličina. Proizvodi iz ove vrste pogona obično se primjenjuju u hidrauličkim sustavima i sustavima prijenosa tekućina u strojevima, metalurgiji, nafti, građevinarstvu, brodogradnji, zrakoplovnoj zemaljskoj opremi, poljoprivredi, farmaciji i prehrambenoj industriji. Tvornica posluje iz grada Ningbo u provinciji Zhejiang u Kini, regiji s dugom bazom proizvodnje hidrauličnih cijevi i snažnom prometnom infrastrukturom za morske i zračne izvozne rute.

Koraci proizvodnje u ovoj vrsti pogona obično uključuju rezanje cijevi, skidanje gume, presovanje crijeva, probno ispitivanje tlaka i ispiranje, uz podršku kapaciteta CNC strojne obrade za sama tijela spojnica. Kada uspoređuju industrijske spojeve za crijeva s drugim proizvođačima, inženjeri obično pitaju o broju CNC strojeva i općem proizvodnom kapacitetu, vlastitoj mogućnosti testiranja fizičkih i dimenzionalnih svojstava te podržava li tvornica spojeve za OEM crijeva izrađene prema nacrtima kupaca i standardnu ​​katalošku proizvodnju usporedno.

Često postavljana pitanja

• P1: Što je spojnica industrijskog crijeva

  O: To je konektorska komponenta koja povezuje savitljivo crijevo s cijevi, ventilom, pumpom ili otvorom cilindra, brtveći spoj tako da tekućina ili plin mogu proći kroz sustav bez curenja.

• P2: Što je standardni priključak crijeva

  O: To je spoj izrađen prema objavljenim specifikacijama navoja i dimenzija, kao što su SAE, DIN, ISO ili BS, što mu omogućuje pouzdano spajanje s dijelovima iz više od jednog izvora proizvodnje.

• P3: Za što se koriste spojnice crijeva

  O: Oni povezuju fleksibilne dijelove crijeva s krutim cjevovodima, pumpama, ventilima i cilindrima preko hidrauličkih, pneumatskih i općih sustava za prijenos tekućine.

• P4: Kako rade spojnice za industrijska crijeva

  O: Čahura ili rukavac sabija se oko crijeva kako bi ga zahvatio i zabrtvio za tijelo fitinga, dok se suprotni kraj povezuje sa sustavom kroz odgovarajući navoj ili spoj prirubnice.

• P5: Koja je razlika između naboranog i spojnog crijeva za višekratnu upotrebu

  O: Naborani spoj trajno se utisne na crijevo pomoću stroja za stezanje, dok se priključak za višekratnu upotrebu pričvršćuje vijcima ili stezaljkama na kraj crijeva i može se ukloniti i ponovno postaviti bez rezanja crijeva.

• P6: Kako odabrati pravu vrstu navoja za spoj hidrauličkog crijeva

  O: Prvo uskladite vrstu navoja s otvorom na opremi za spajanje, zatim potvrdite da nazivni tlak spojnice i vrsta brtve odgovaraju radnom tlaku i uključenoj tekućini.

• P7: Koje proizvode možete ponuditi

  O: Proizvodnja obuhvaća spojnice crijeva, rukavce, prijelazne spojnice i hidrauličke spojke izrađene prema SAE, DIN, ISO, BS i drugim međunarodnim standardima.

• P8: Što je s proizvodnim kapacitetom vaše tvrtke

  O: Tvornica upravlja s više od 100 CNC alatnih strojeva uz podršku tima istraživačkog i razvojnog osoblja usmjerenog na dizajn fitinga i poboljšanje procesa.

• P9: Kako vaša tvrtka osigurava kvalitetu proizvoda

  O: Svaki proizvodni proces uključuje inline inspekciju, a gotovi proizvodi se testiraju prema zahtjevima kupaca i međunarodnim standardima korištenjem internog sustava inspekcije koji pokriva svojstva materijala i točnost dimenzija.

• P10: Proizvodite li standardne dijelove

  O: Proizvodnja se primarno temelji na međunarodnim standardnim specifikacijama dijelova, koje podržavaju kompatibilnost preko zajedničke niti i standarda povezivanja.

• P11: Koliko dugo će trebati da dobijemo odgovor nakon što pošaljemo upit

  O: Radnim danima na upite se obično odgovara u roku od četiri sata od primitka.

• P12: Možete li osigurati prilagođene ili OEM priključke za crijeva

  O: Da, priključci za crijeva po narudžbi i OEM priključci za crijeva razvijeni su i proizvedeni prema nacrtima kupaca ili uzorcima dijelova, uključujući prilagođene konfiguracije koljenastog zgloba.
